網絡云拼接處理系統
MJ-9000P-IP-18
一、產品亮點：
? 結構：全嵌入式、全網絡構架、網絡堆疊擴容無限制
? 維護：靈活的輸入輸出板卡設計，單張板卡可支持熱插拔
? 輸入：高清信號直連輸入；網絡采集輸入；網絡抓屏輸入
? 輸出：標配DVI高清輸出，單屏開6 / 18層窗口，支持LCD、DLP、LED屏輸出
? 實現：輸出信號任意——分割、拼接、單屏6 / 18層開窗、跨屏漫游、縮放
? 回顯：輸入信號管理端回顯預覽
? 字幕：自定義—LED字幕字體、顏色、透明度、滾動方向、坐標等
? 底圖：全高清底圖任意單屏或全墻拼接顯示、靈活置換
? 解碼：多品牌DVR/NVR/IPC 私有協議、公共協議、跨網段接入
IP流媒體轉發：支持平臺流媒體轉發、國內主流廠商數?；旌辖尤?/b>

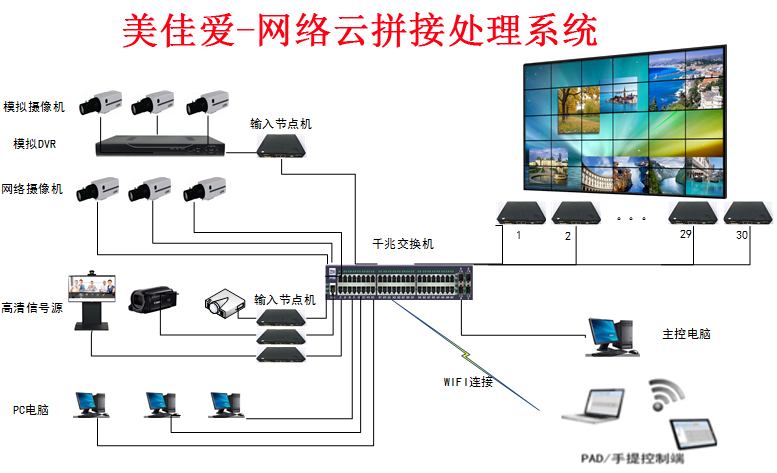

二、網絡云拼接處理系統 - (MJ-9000P-IP-18)：
輸入——網路高清輸入、網絡采集輸入、網絡抓屏輸入、網絡IP流輸入；
輸出——云拼接、云疊加、云開窗（單屏18層窗）、云字幕、云預案、云復制
三、產品概述：
產品概述：
網絡云拼接處理系統是一款：結合現在需要解決大量監控及視頻圖像的解碼，改進傳統集中式多屏處理系統的不足，以及新的市場應用發展趨勢而出現的——大量視頻解碼、任意大屏拼接、開窗漫游的多功能多屏圖像處理系統。
網絡云拼接處理系統采用純硬件構架，以高帶寬網絡交換技術為手段，以基于像素的圖像縮放引擎為基礎，采用分布式的模塊化設計，實現大屏幕拼接墻靈活，穩定，方便，高性能的顯示控制解決方案。
網絡云拼接處理系統將給用戶帶來前所未有的革命性的超凡體驗，不再局限于寬帶的限制，距離的約束，系統規?？蔁o限升級，支持即插即配、海量信號管理、多屏聯動、自由拼接、超大分辨率底圖、數字標牌上屏、靈活操控等全新體驗。
網絡云拼接處理系統，一款真正把圖像處理技術及應用全網絡化的產品，一款帶給用戶更加靈活、方便、簡捷、易擴展的實用產品。
產品功能特色
●強大的圖像處理性能：
專業的圖像處理模塊。單機最高可同時驅動48個拼接單元，實現網絡采集器采集HDMI、DVI、VGA、AV、等信號的實時顯示開窗與疊加漫游。
●多機網絡堆疊：
多機網絡堆疊原則支持無限制等行等列拼接單元拼接，實現任意或全屏開窗拼接，跨屏漫游、字符疊加滾動顯示。
●海量網絡IPC信號接入解碼處理：
支持不同廠家、數?；旌媳O(jiān)控圖像的管理解碼輸出（海康、大華、宇視、雄邁、天地偉業、天視通、ONVIF、RTSP協議等）
●支持高分辨率圖像顯示：
可網絡采集輸入的分辨率為：1920×1080P自適應高清信號，信號類型為（HDMI/DVI/VGA/AV）。
●具備強大的處理功能：
網絡高清直連信號輸入、網絡抓屏信號輸入、網絡IP流輸入、網絡高清采集輸入，各圖像窗口可以同時任意疊加漫游顯示。
●具有圖像解碼顯示的復制功能：
可將任意一路采集器信號或IPC圖像窗口復制解碼顯示，在大屏上任意屏幕任意顯示。
●圖像預監同步回顯功能:
可在控制服務器顯示器上預預覽大屏的IPC解碼圖像，可控制進行顯示模式的組合，然后通過同步的方式在大屏上同步顯示。
●字符疊加功能：
可以在任意屏體上任意位置開窗顯示字幕，并調整字體大小，設置底圖透明度，顏色顯示不同滾動顯示模式，實現數字標牌上屏。
●超高清底圖背景：
可以在主控制端選擇高4K分辨率底圖更換，多機級聯統一同步發布更換顯示底圖分布拼接功能。
●場景預案調用管理：
支持多組場景預案調用，場景可設置分組、預案、排列順序、時間輪等多種巡顯示
●網絡虛擬桌面抓屏：
可以支持通過網絡對PC信號進行網絡采集解碼到大屏顯示、無需增加采集器，單屏可以實時抓取電腦2K的動、靜態桌面信號，抓屏系統支持XP、WIN7、WIN8操作系統。硬件建議最低要求：I3以上處理系統、2G內存。
●移動控制：
系統支持WINDOWS-PAD、安卓、IOS-PAD無線控制協議功能，可實現預案調用，視頻畫面開窗、移動縮放解碼顯示，處理系統開關機控制功能。
●雙鏈路模式：
雙網絡鏈路交換分隔模式，網絡抓屏、IPC解碼LAN1交換機分隔解碼、網絡采集器LAN2分隔解碼，保障圖像傳輸實時性。
●具有高可靠性：
可每天24小時、每周7天的連續運行；穩定性高，嵌入式系統無病毒感染風險；以確保證該套系統硬件具有高度的可靠性、穩定性、兼容性和匹配性。
●統一數據升級功能：
在多機級聯情況下可用主控端發出更新文件系統多機統一升級功能，無需單機單個文件更新升級。
四、系統參數：
|
產品分類 |
網絡云拼接處理系統 |
|
|
型號 |
MJ-9000P-IP-18 |
|
|
關鍵詞 |
高清直連輸入，網絡抓屏輸入，高清采集輸入，網絡IP流輸入；18層開窗、漫游、疊加、預案輪巡、回顯；LED虛擬字幕、高清底圖置換；安卓、蘋果、PC控制 |
|
|
接入高清信號 |
不限（計算接口數量） |
|
|
接入網絡抓屏信號 |
不限 |
|
|
接入攝像機數量 |
不限 |
|
|
單屏開窗數量 |
18層 |
|
|
單屏分割數量 |
16分割 |
|
|
單屏解碼數量 |
16路1080P |
|
|
單機最大連接屏數 |
不限 |
|
|
單機最大輸入高清 |
不限 |
|
|
支持回顯 |
支持 |
|
|
字符疊加 |
支持 |
|
|
超高清底圖置換 |
支持 |
|
|
雙網絡鏈路 |
支持 |
|
|
海量網絡信號接入解碼 |
無 |
支持標準的ONVIF、RTSP、GB流的接入，支持私有協議、數?；旌媳O(jiān)控圖像的管理解碼輸出 |
|
電信級外觀 |
全機架式，電信級設計，全鋁機箱，防靜電設計，全熱插拔模塊，冷處理氣流導風設計，智能風扇自動調溫 |
|
|
強大的擴展性 |
理論上可以無限制的擴沖拼接大屏的數量，在等行等列拼接單元上，實現：任意拼接、開窗、跨屏漫游、字符疊加、字幕滾動顯示、輪巡等 |
|
|
熱插拔 |
支持全熱插拔在線維護 |
|
|
無縫堆疊級聯 |
多臺處理系統可以通過連接到核心交換機后，進行無縫堆疊級聯 |
|
|
多場景預案調用 |
支持多組場景預案調用，場景可設置分組時間輪巡顯示 |
|
|
輪巡切換 |
多畫面輪訓切換、程序自由分組切換 |
|
|
網絡接口 |
單卡2個 RJ45 10/100/1000M以太網自適應 |
|
|
工作溫度 |
-30℃~60℃ |
|
|
工作濕度 |
30%－90% |
|
